一、技术参数:
型号Model BR0.12
单片有效面积Active Area Per Plate 0.12m2,
板片波纹深度Nominal plate gap 2.8mm
板片厚度Thi ckne ss 0.5mm
板片角孔尺寸Port dim 50mm
最大流量Max flow rate 51M3/H
接管口径Connection diameter DN50
工作压力Working pressure 0.6MPa、1.OMPa、1.6MPa

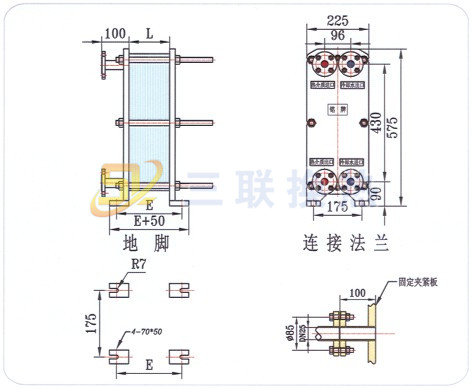

二、设备外形尺寸:
BR0.12板式换热器
型 号 换热面积 板片数 I F 重 量 流 量
type area(m2) number of plates weight(Kg) Flow rate(m3/H)
BR0.12--A 3 25 83 193 137 10
BR0.12--C 15 125 413 523 213 51
