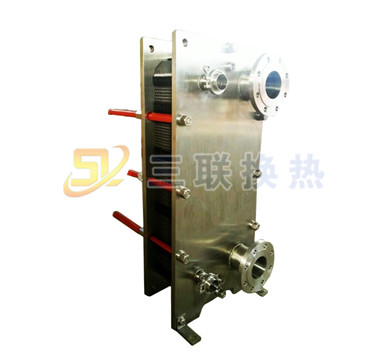

食品级板式换热器
食品级板式换热器是一种节能热交换装置,具有传热效果高、结构紧凑、占地面积小、 操作简便,清洗、拆卸、维护方便,容易改变换热面积或流程组合等优点。
板片人字形波纹,介质流动形成湍流状态,粘胶式密封垫片。传热系数能高达2000~6000 W/m2.℃ 左右。
本产品适用于化工、机械、食品、饮料、医药、住宅供暖、供热水、空调等部门。
板片材质: 不锈钢材质:SUS304、321、316、316L、纯钛TAI-A
密封垫片: 丁晴胶(NBR) (使用温度:-20-+120℃)
三元乙丙胶(EPDM) (使用温度:-50-+150℃)
氟胶(Viton) (使用温度:-0-+180℃)
板片厚度: 0.5mm
MB15型板式换热器主要技术参数:
最大组装面积 150 m2
最大水处理量 380 m3/h
管径 DN150
最大设计压力 1.6 Mpa
最大设计温度 180 ℃
流道截面积 0.00117 m2
波纹深度 2。6 mm
板片尺寸 1502×500 mm
中心距 298.5×1294 mm
传热系数 2000-6000 W/m2·℃
MB15型板式换热器外形尺寸:
长度(mm) 换 热 面 积 (m2)
30 60 90 120 150
L 板片数 x 3.1mm
L1 840 1040 1240 1540 1840

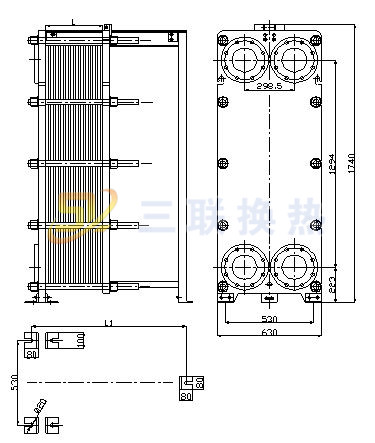

MB15型板式换热器设备外形尺寸:(仅供参考)
